BetterWMF
BetterWMF 是一款专为 AutoCAD 用户设计的剪贴板增强工具,可将 DWG 图形复制为高质量 WMF/EMF 矢量格式,完美保留线条粗细、颜色和图层信息,方便在 Word、PowerPoint 等 Office 软件中清晰插入 CAD 图纸。
- 类型:图像影音
- 大小:
- 语言:
- 运行平台:
- 更新时间:2026/5/18 19:35:30
- 版本:
- BetterWMF 图形工具 格式转换
手机扫描二维码下载
软件简介
BetterWMF是一款专为提升CAD图形在文档中呈现效果而设计的图像处理工具,能够将AutoCAD中的图形高效复制到Word文档中。它不仅支持自动去除黑色背景、智能填色和图形缩放旋转,还能将DWG文件一键转换为WMF格式,显著优化制图人员在文字编辑环境中的图形嵌入体验。
核心功能一览
该软件面向专业制图及技术文档编辑用户,提供以下关键能力:
- 自动优化图形边缘与色彩:可自动裁剪空白边缘、填充颜色,并将DWG文件转换为WMF格式;
- 灵活调整图形属性:支持对图形进行缩放、旋转,并允许用户为不同颜色的线条自定义线宽;
- 适配专业工作流:特别适合需要频繁在Word等文档中插入CAD图纸的工程师、设计师及技术编辑人员。

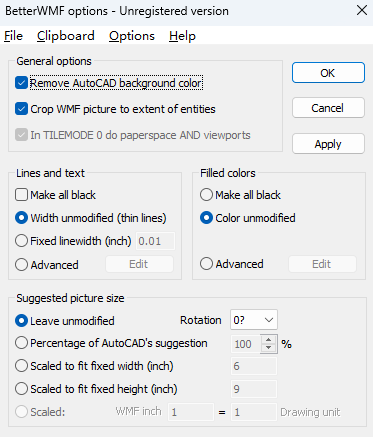

特色设置详解
指定AutoCAD建议的相对宽度
当需在Word中插入多个强调绝对尺寸的CAD图形时,可在BetterWMF中设定百分比比例。注意:操作时应仅平移视图,避免放大AutoCAD窗口,否则会导致推荐图片尺寸剧烈变化。
指定绝对宽度
例如设定图形宽度为6英寸,使其与Word页面可打印区域匹配,避免Word自动缩小图像。此时高度将按原始纵横比自动调整,确保图形不失真。
指定绝对高度
与绝对宽度类似,但以高度为主导,宽度随之按比例调整。
指定相对于绘图比例的尺寸(适用于所有AutoCAD版本)
输入值与AutoCAD“绘图”对话框中的比例设置一致,便于统一输出标准。
仅修改剪贴板WMF命令
启用后,BetterWMF不会持续监控剪贴板,仅在用户手动选择“剪贴板 → 修改和替换”时处理当前图形。

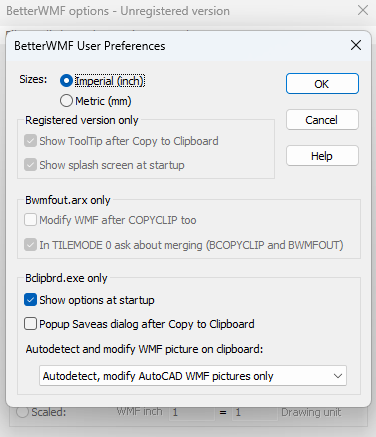

自动检测并仅修改AutoCAD生成的WMF图形
软件仅识别由任意版本AutoCAD创建的WMF图像并自动优化,其他应用复制的内容不受影响。
自动检测并修改大多数WMF图形
监控剪贴板中的WMF格式,只要内容为纯图形(不含文字),即自动处理,适用于多数绘图软件输出。
自动检测并修改所有WMF图形
无差别处理剪贴板上的所有WMF图像。需注意:部分程序会同时写入多种格式(如文本+WMF),启用此模式将保留WMF并移除其他格式。

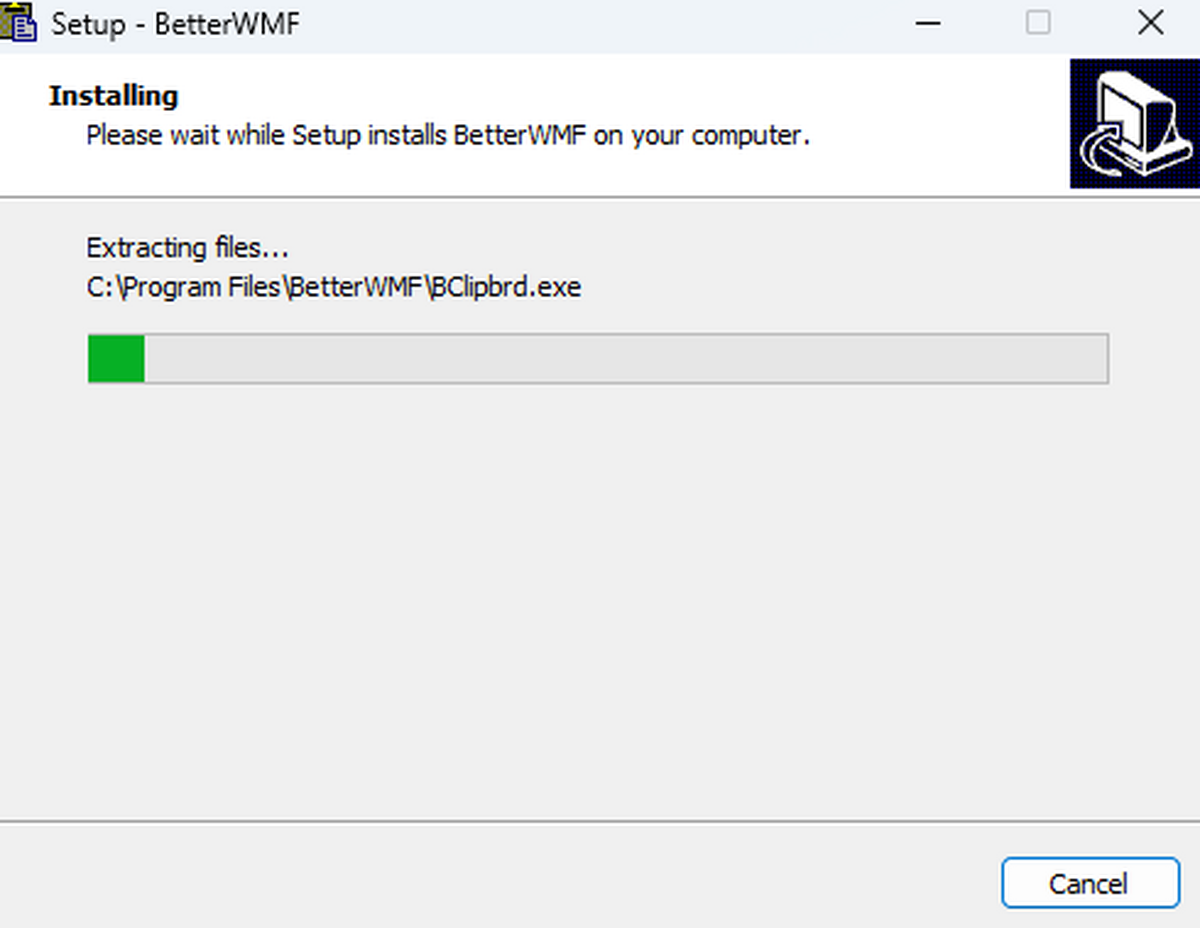

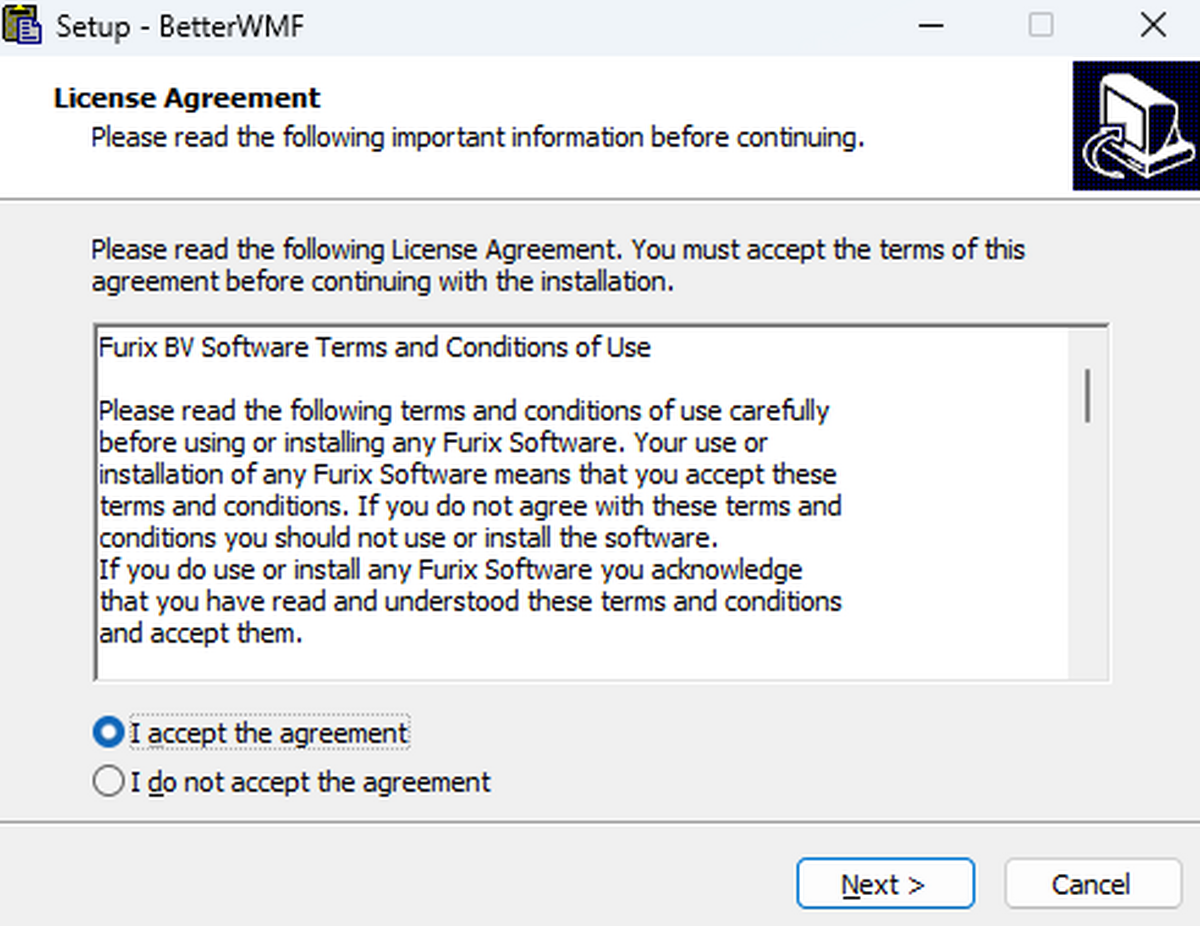

安装步骤说明
- 双击运行安装程序,点击“下一步”开始安装;

- 等待安装完成即可直接使用。

常见问题解答
在Word中粘贴CAD图形后出现拉伸变形?
可将鼠标移至图形角落控制点,手动拖动调整至正常比例。
为何CAD图形线条清晰,但数字显示模糊?
推荐尝试以下三种方法改善输出质量:
- 直接在CAD中选中图形,复制后粘贴至Word;
- 在Word中通过“插入 → 对象 → AutoCAD图形”方式嵌入,编辑后保存;
- 先在CAD中将背景设为白色,导出为图片格式(如PNG或JPEG),再插入Word。
使用须知与技术细节
注意事项:
本软件兼容 AutoCAD R14 至 2007 版本,以及 AutoCAD LT 97 至 LT 2007。需根据所用CAD版本加载对应ARX文件:
- BWMF14.ARX 对应 AutoCAD R14
- BWMF200X.ARX 对应 AutoCAD 2000/200i/2002
- BWMF2004.ARX 对应 AutoCAD 2004/2005/2006
- BWMF2007.ARX 对应 AutoCAD 2007
通过运行 BCLIPBRD.EXE 或加载 ARX 模块可激活不同功能。主要ARX命令包括:
- BCOPYCLIP:复制图形到剪贴板
- BWMFOPT:打开选项设置对话框
- BWMFOUT:将图形保存为WMF文件
应用信息
- 厂商:暂无
- 包名:ipnossoft.rma.free
- 版本:
- MD5值:04086ac24feb63e0ab04669dffc4cdfc
