对于维修显卡，特别是现有的PCI-E显卡，很多人觉得显卡很难修，不知道如何下手，其实个人觉得显卡还是挺好修的，比主板好修多了，而且修复率也比主板高得多。

有些铁板就那德性，什么条件都测了个遍，该搞的搞了，该换的换了就是不跑码，够折腾人的。

而对于显卡而言，那就简单了，没有那么多烦索的信号，也没有那么严格的上电时序，更不用较强的电路分析能力，因为电路也简单得多，相当于主板各大电路的简化版，时钟和复位都是直接由主板发过来的，GPU的主时钟折要一个27M时钟提供。

所以只要GPU不坏的话，修复率是相当之高。

修复一块高档显卡比主板价格高多了。

而维修显卡，碰得最多的除了不认显卡黑屏外，那就是花屏了，很多人一看到显卡花屏就头大了， 我总结了以下几点花屏的原因：1、最常见的就是GPU空焊引起(少数GPU损坏引起)2、显存虚焊或损坏3、显卡上供电滤波电解电容鼓包4、显存供电异常或不稳定5、BIOS资料不良(一般为大花)6、显存REF供电不正常，或旁边电阻电容坏、掉件等。

下面以一块昂达7600GT 128M 花屏为例，讲述一下我修花屏的维修思路及方法，仅供参考。

案发时间：昨天中午12：30案发地点：福建泉州今天天气晴朗，我是刚来的路过电脑城路边时，发现了个长得挺漂亮的它(外观不错，散热片也挺大的)，槽躺在收破烂人的脚下，看样子够可怜的，我是刚来的有颗仁慈之心，决定从收破烂那花十二元钱买下它，收养它。

回到家后，哇，发现它是个花姑娘(故障为花屏)，但是看起来病得不轻，还好我是刚来的医术还不错(技术)，决定不管花多大代价都要治好它，让它重获健康。

(谁叫他爱上了它呢?)维修过程：先上个图：

插上显卡开机，故障现象为花屏，屏幕多多彩色竖条那种。

先目测，特别是显卡背面，太爱掉件了，我都不知道拣了多少死鱼了，果然发现有掉件，判断为电容，重新补一个上去故障依旧。

接下来用波波打了下内存供电正常，再看显卡采用的是三星K4J553显存，大家都知道这种显存易坏。

花屏，先启动MASTER扫一下吧，得到2个报错数据位，分别是A40和C03，从结果来看，A通道和C通道都存在问题。

而根据这种显存的排列规则来看，如图

不难得出结论，左上角和右下角的两个显存的数据位出错了。

二话没说直接更换了A40出错数据位的显存，再次插上主板开机，屏幕依旧花屏，而且和没换前花的状况都是一样的，再次启用MASRTER扫，得到的报错数据也是一样的A40和C03。

这说明了什么?显存应该是好的，应该是GPU空焊或者开路造成的了。

而且这种73的GPU也是很易虚焊的，于是上油加焊后。

。

。

。

再次插上主板开机，故障还是一样，奇怪了。

于是换个思路，从另一个报错显存入手，C03也就是左上角的显存，加油用风枪加焊了一遍，这样做的目的是看看检测结果是否会发生变化，可是检测结果一样。

于是把显存下了，目的是要打它的AD线对地阻值，来找出真正的病因，DDR3显存引脚定义如下;

正常打到的数据线对地阻值都为320，但有一个为无穷大，如图

跟线直接进了GPU，没有发现断线，如下图红色线条：

然后对应GPU芯片找到该点，再打值，阻值是正常的

这说明了什么?说明GPU没开路，而是该点虚焊引起的。

而我们用MASTER检测报错的显存C03应该就是这个点了，而另一个报错数据位A40更换显存还是一样，估计也是有个点空焊了，则这两点加起来得到的结论：那就是GPU空焊了引起的花屏故障。

看来以后不能偷懒了，该重植的还得重新植球呀。

重新把GPU植球BGA后。

。

。

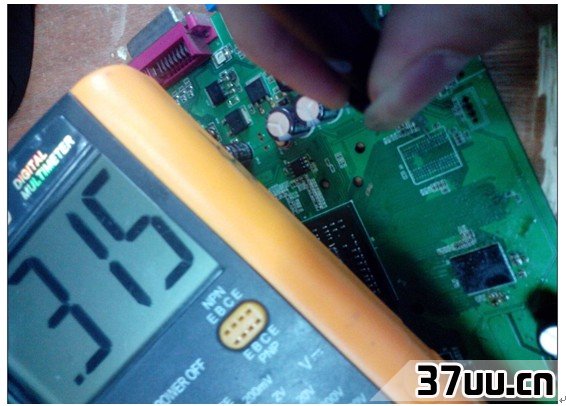

再打该点对地阻值恢复了正常值，如下图

再次插上主板开机，不花了，成功修复，3DMARK一万五，还不错。
